注塑模具的26個零件名稱
注塑模具加工是一個復雜的過程，在這個模具制造過程中會用到很多零件，那你對這注塑模具的26個零件名稱了解嘛，小編就分享一下在注塑模具行業的多年經驗總結出的零件名稱。
1、凹模（型腔）：成形塑件的表面的凹狀零件。
2、凹模板（型腔板）：板狀零件，其上有面形塑件表面的凹狀輪廓。置于定模部分稱作定模型腔板。置于動模部分稱作動模型腔板。
3、型芯：成形塑件內表面的凸?fàn)盍慵?/span>
4、側型芯：成形塑件側孔，側凹或側凸臺的零件，可手動或隨滑塊在模內作抽拔和復位運動的型芯。
5、鑲件：凹模或型芯有容易損壞或難以整體加工的部位時，與主體件分開制造，并嵌入主體的局部成形零件。
6、活動鑲件：根據工藝和結構的要求，須隨塑件一起出模，才能與塑件分離的成形零件。
7、拼塊：用以拼合成凹模或型芯的若干個分別制造的成形零件，可以分別稱凹模拼塊，型芯拼塊。
8、螺紋型芯：成形塑件內螺紋的成形零件，可以是活動的螺紋型芯（取出模外）或在模內作旋轉動動的螺紋型芯。
9、螺紋型環：成形塑件外螺紋的成形零件，可以是活動的螺紋型環(整體的或拼合)或在模內作旋轉，運動的螺紋型環。
10、導柱：與安裝在另一半的模具上的導套（或孔）相配合，用以保證動模具開合模運動導向精度的圓柱形零件。有帶頭導柱和帶肩導柱兩種。
11、推板導柱：與推板導套（或孔）呈滑配合，用于脫模機構運動導向的圓柱形兩種。
12、導套：與安裝在另一半模具上的導柱相配合，用以保證動模與定模的相對位置，保證模具開合模運動導向精度的圓套形零件。有直導套和帶頭導套兩種。
13、推桿：直接推出塑件或澆注系統凝料的桿件，有圓柱頭推桿、帶肩推桿和扁頭推桿等。圓柱頭推桿可用來推頂推頂板，亦稱預桿。
14、推管：直接推出塑件的管狀零件。
15、推件板：直接推出塑件的板狀零件。
16、推件環：局部或整體推出塑件的環狀或盤形零件。
17、推桿固定板：固定推出和復位零件以及推板導套的板狀零件。
18、推桿：支承推出和復位零件，直接傳遞機床推出力的板件。
19、連接推桿：連接推件板與推板固定板，傳遞推力的桿件。
20、拉料桿：設置在主流道的正對面，頭部形狀特書，能夠拉出主流道凝料的桿件，頭部形狀有Z形，球頭形，倒錐形，菌形及圓錐頭形等。
21、推流道板：隨著開模運動，推出澆注系統凝料的板件。亦稱推料板。
22、推扳導套：固定于推板上，與推板導柱呈滑配合，用于脫模機構運動導向的圓套形零件。
23、澆口：直接與注射機噴嘴接觸，帶有主流道通道的襯套零件。
24、澆口鑲塊：為提高澆口的使用壽命，而對澆口采用可更換的耐磨金屬鑲件。
25、流道板：為開設分流道而專門設置的板件，可分為熱流道板和溫流道板。
26、二級噴嘴：由熱流道板（柱）向型腔直接或間接提供進料通道的噴嘴。

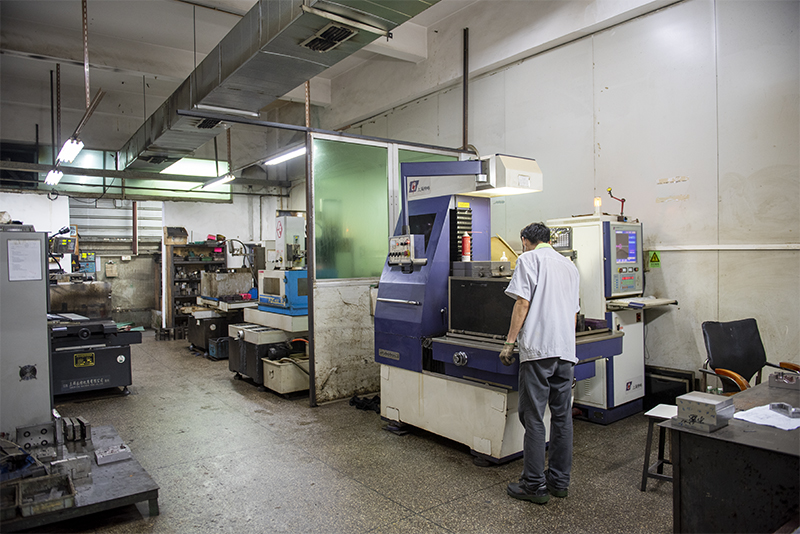

東莞世邦塑膠注塑模具廠注塑模具制造設備齊全，2間CNC機臺、2臺鏡面火花機、擁有各類線切割設備、二次元、三次元檢測設備，還設有裝模部、省模部等。我們不僅模具制造設備齊全，還擁有各類高速成型注塑機及加工、電鍍、燙金、絲印、噴涂等各設備，為客戶提供塑膠制品一站式定制服務而持續努力。
